Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Автор Сообщение
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Предыстория
Когда покупал мотор для легкого комплекта эгоиста (Посейдон Смарт 310), то не гнался за лошадьми. Переходы по воде требовались минимальные, ловля - тогда в основном тролл. Небольшой четырехтактник - то что надо. Но сознательно купил тот мотор, который легко переделывается в шестерку, чтоб и поглиссировать потом.
Но оказалось что и на четверке гонзал 23км\ч, поэтому закупка карба и переделка затянулась. Но в эти выхи переделка таки состоялась, поэтому отписываюсь, возможно кому пригодится. Хотя и в гугле можно выцепить информацию.

Что требуется и где купить
Mercury F4M, F5M и F6M (равно как и аналогичные Tohatsu и NissanMarine) - идентичные моторы, отличающиеся только карбюраторами (F4M и F6M вообще только жиклерами вроде).
Заходим на сайт boats.net и покупаем карбюратор 3R4032001M. Оплатил PayPal. Судя по треку, мой карб где только в штатах не поездил, однако прибыл через рекордные две недели. Вместе с доставкой обошелся в 4500руб вроде бы.
Кто не в теме интернет-покупок, то у нас на форуме куча народу этим занимается - стучитесь к ним!


Процесс
Снимаем колпак, видим собственно карб


Готовим головку или ключ на 10, крестовую отвертку помощнее и начинаем



Ослабляем болт 1 и снимаем тягу 2.
Снимаем шланги 3,4,5,6
Оттягиваем и вытаскиваем трос подсоса 7
К дальнему крепежному болту карба (10) хрен подберешься, поэтому ослабляем один из болтов стартерного узла (9), просовываем в образовавшуюся щель мощную крестовую отвертку и выкручиваем болт 10.
Выкручиваем болт 8.

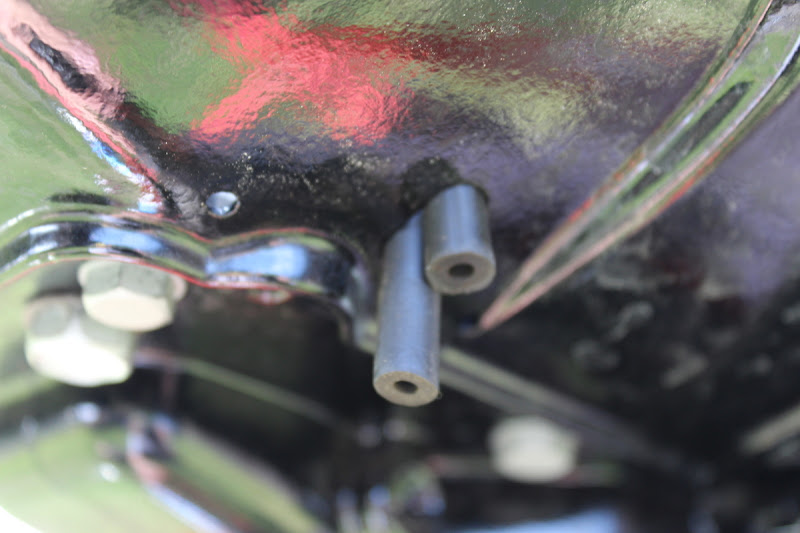

Офигеваем что на старом карбе были два штуцера, на которые одевались два шланга и выводились вниз



А на новом карбе таких нет - там просто дыры. Старые штуцеры не выкрутить, поэтому забил.
В инете встречается упоминание что это какие то перепускные клапана или хз, но почему их нет на карбе от шестерки - непонятно.
Снимаем старый карб.

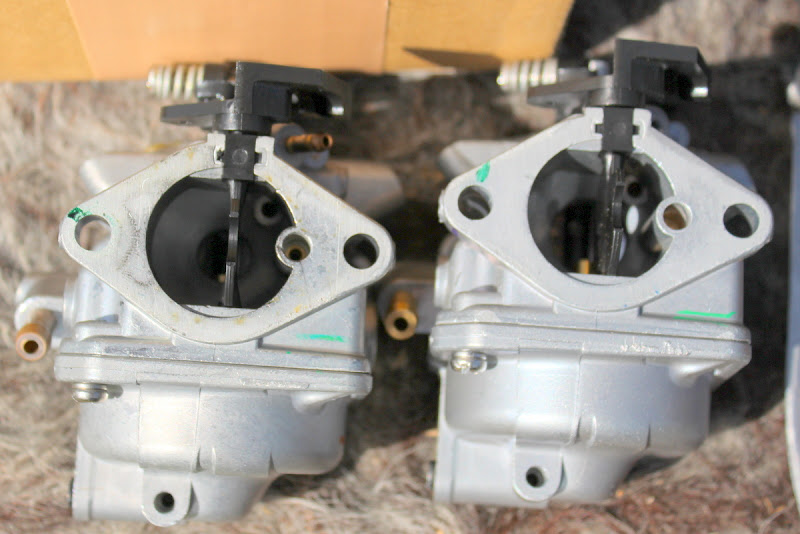

Старый карб слева, новый - справа


Собираем в обратном порядке, не забывая прокладку присосавшуюся к старому карбу.
На всё ушло пол часа.

Тем временем пришел сын, проконтролировал моменты затяжки всех болтов и дал добро на запуск.


Со второй потяжки мотор проснулся от зимней спячки и нежно заурчал.
До кучи поменяли масло в двигателе и редукторе.
Ждем открытия. :geek:

Итого:
стоимость Mercury F4M 44000руб + карб 4500руб. = 48500руб.
стоимость Mercury F6M 59300руб.
Мелочь, а приятно :)

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


Последний раз редактировалось Shrek 05 июн 2014, 22:24, всего редактировалось 1 раз.



05 июн 2014, 15:13
Профиль WWW
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 07 дек 2012, 21:37
Сообщения: 2915
Откуда: Череповец
Имя: Владимир
Техника: Групер 340 ПЛМ HDX 9,8
Lada Vesta
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Еще более приятно то,что на 4ку права не нужны.Но переделка нового грозит потерей гарантии.Сам давно эту тему на Русфишинге мониторю.Хотелки есть,купилок не хватает)


05 июн 2014, 15:31
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 28 дек 2009, 15:29
Сообщения: 1565
Откуда: Вологда
Техника: Мазда БТ-50, ПЛМ Tohatsu-15 2-т, ПВХ Флагман-380 НДНД, м/б Волк-Толкач с задним ходом и тормозами.
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Ждём замеров на воде!


05 июн 2014, 19:30
Профиль ICQ
КОМАНДА FISHING35
Аватара пользователя

Зарегистрирован: 13 июн 2013, 22:09
Сообщения: 144
Откуда: Череповец
Имя: Дмитрий
Техника: VW Jetta, badger DL 300+мерк 4т 4л.с.
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Спасибо, за информацию!
Тоже хочу переделать свою четверку.


05 июн 2014, 21:43
Профиль
КОМАНДА FISHING35
Аватара пользователя

Зарегистрирован: 13 июн 2013, 22:09
Сообщения: 144
Откуда: Череповец
Имя: Дмитрий
Техника: VW Jetta, badger DL 300+мерк 4т 4л.с.
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
А этот карб подойдет на четверку 2008 года?


05 июн 2014, 21:50
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Морис писал(а):
Ждём замеров на воде!

Самому очень интересно :)

Dmitro писал(а):
А этот карб подойдет на четверку 2008 года?

хз, надо каталоги на boats.net смотреть или тему на русфишинге курить.

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


05 июн 2014, 22:23
Профиль WWW
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 29 янв 2014, 22:02
Сообщения: 1942
Имя: Андрей
Техника: пузотер
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
это только с 4-х тактными или на 2т можно тоже

_________________
чем дальше в лес,тем толще партизаны


05 июн 2014, 22:33
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
корягин писал(а):
это только с 4-х тактными или на 2т можно тоже

В данном случае только 4т

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


05 июн 2014, 22:51
Профиль WWW
КОМАНДА FISHING35

Зарегистрирован: 12 янв 2012, 06:21
Сообщения: 193
Откуда: Череповец
Имя: Виктор
Техника: Тойота-ленд крузер прадо Пргрес-2. Резиновая надувнушка.
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
А нельзя ли не меняя карб, переделать его в 6 л\с?


06 июн 2014, 07:19
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
metalurg писал(а):
А нельзя ли не меняя карб, переделать его в 6 л\с?


Ну теоретически наверное можно расточить дыру + с жиклером поколдовать, но хз что из этого получится...

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


06 июн 2014, 07:21
Профиль WWW
ОСВАИВАЕТСЯ

Зарегистрирован: 06 июн 2013, 10:01
Сообщения: 8
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Проделал данную процедуру в том году поздней осенью, ходовые испытания были неделю назад на р. Вологде. Изначально имели: лодка баджер FL300, мотор меркурий 4 л.с., с одним человеком на глиссер выходила, вдвоем скорость 9-10 км/час. После переделки вдвоем на глиссер выходит довольно таки легко, скорость 23-24 км/час, с одним человеком скорость 27 км/час. Вот как то так.


06 июн 2014, 08:00
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 07 июл 2010, 00:28
Сообщения: 2042
Откуда: Вологда
Имя: Юра
Техника: Кia Sportage, Казанка 5М3, Сузуки 50, Ямаха ВК-540III теперь
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Всё так ..всё так :) Единственно добавлю..Чтоб не мучаться с болтом 10 предлагаю снимать карб открутив 2 болта №11 вместе с впускным патрубком..намного легче..Я делаю так..ИМХО


Вложения:
Карб на Мерк 6.jpg
Карб на Мерк 6.jpg [ 167.21 Кб | Просмотров: 16653 ]

_________________
Ресмонт и обслуживание мототехники. Заточка инструмента, охотничьих ножей, ножей для ледобуров, кроме головок...
[b]8-92один-23пять-640семь]ьб
06 июн 2014, 09:43
Профиль ICQ
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Юр@ писал(а):
Всё так ..всё так :) Единственно добавлю..Чтоб не мучаться с болтом 10 предлагаю снимать карб открутив 2 болта №11 вместе с впускным патрубком..намного легче..Я делаю так..ИМХО

Я на них тоже смотрел, но уж больно на патрубке болты красивые лакированные, не стал портить :D

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


06 июн 2014, 09:47
Профиль WWW
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 07 июл 2010, 00:28
Сообщения: 2042
Откуда: Вологда
Имя: Юра
Техника: Кia Sportage, Казанка 5М3, Сузуки 50, Ямаха ВК-540III теперь
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Крути через тряпочку :D :D :D

_________________
Ресмонт и обслуживание мототехники. Заточка инструмента, охотничьих ножей, ножей для ледобуров, кроме головок...
[b]8-92один-23пять-640семь]ьб


06 июн 2014, 09:55
Профиль ICQ
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
В субботу были испытания на воде.
До переделки на глисс лодка вылезала почти всегда, но долго и при отсутствии волны.
Сейчас же пох - ветер, волна, выскакивает быстро и идет до 27км\ч. (раньше до 23км\ч)
Т.е. выигрыш в количестве - не большой, а в качестве - приличный.
Загрузка: лодка 36кг, мотор 25кг, я 93кг, бак 10кг, шмурдяк 15кг

После обеда стала собираться гроза, причаливал уже по волне с барашками, ради прикола похулиганил - скачет как сайгак (плоскодонка же), но блин глиссирует.
Так что эффект после переделки порадовал.
Из минусов - понизились обороты хх, если долго стоять на хх, то иногда глохнет, надо чуть подкрутить.






P.S. На днях будут водные испытания на другой лодке.

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


10 июн 2014, 08:23
Профиль WWW
НОВЫЙ РЫБАК

Зарегистрирован: 02 авг 2014, 16:38
Сообщения: 1
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Все понял, только вот не могу найти этот карбюратор 3R4032001M в прайсе boats.net . Поиском находит, а так методом тыка не могу. этот карб идет на все года выпусков и на тоху и на мерк?
Смотрите, у меня например тоха 2014 года... какой на него карбюратор нужен? Блин в прайсе совсем другой 3JE-03200-0 и цена другая 164$
Тыкните пожалуйста все по порядку, как выйти на 3R4032001M


02 авг 2014, 17:01
Профиль
СТАРОЖИЛ ФОРУМА
Аватара пользователя

Зарегистрирован: 21 янв 2011, 12:32
Сообщения: 4266
Откуда: Череповец
Имя: Дмитрий
Техника: KIA Sorento, Badger CL-340, Tohatsu M9,8, Чинук 500H13V
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Alisherius писал(а):
Все понял, только вот не могу найти этот карбюратор 3R4032001M в прайсе boats.net . Поиском находит, а так методом тыка не могу. этот карб идет на все года выпусков и на тоху и на мерк?
Смотрите, у меня например тоха 2014 года... какой на него карбюратор нужен? Блин в прайсе совсем другой 3JE-03200-0 и цена другая 164$
Тыкните пожалуйста все по порядку, как выйти на 3R4032001M


А зачем методом тыка искать. Поиском ищешь, выбираешь Тохатсу, открывается страница заказа карба. Сейчас стоит $104.87 без доставки. Подходит он, насколько я понимаю, на все четырехтактные Мерки, Тохи и НиссанМарины от 4 до 6л\с.

_________________
Мои фото: https://picasaweb.google.com/106186302182943506540


04 авг 2014, 13:18
Профиль WWW
НОВЫЙ РЫБАК

Зарегистрирован: 22 сен 2016, 10:45
Сообщения: 3
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Морис писал(а):
Ждём замеров на воде!

Сложно утверждать что 4 переделанная в 6 стала реальной шестёркой. Моя шестёрка с лодкой флагман 300 идёт 31,6 км по гладкой воде. Думаю что замена карба дала прирост до 5 сил. В реальной шестёрке есть ещё нюансы связанные с газораспределением.


22 сен 2016, 10:58
Профиль
НОВЫЙ РЫБАК

Зарегистрирован: 22 сен 2016, 10:45
Сообщения: 3
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Shrek писал(а):
metalurg писал(а):
А нельзя ли не меняя карб, переделать его в 6 л\с?


Ну теоретически наверное можно расточить дыру + с жиклером поколдовать, но хз что из этого получится...


Я всё думаю, а что если проделать такую же хрень с родным шестёрочным карбом. Расточить дыру воздушного диффузора и немного рассверлить главный жиклёр (важно не ошибиться с соотношением этих расточек), прибавит шестёрка пару силёнок или только поуродую карб? Смысл в этом есть, мой меркурий 6 не вытаскивает в глисс двоих, если есть ещё багаж, а он всегда есть, ведь на воду ходим не просто жопу прокатить. А не хватает совсем немного, буквально пару сил.


22 сен 2016, 11:47
Профиль
ПРОФИ

Зарегистрирован: 17 апр 2014, 11:44
Сообщения: 561
Откуда: Вологда-Поповка
Имя: Игорь
Техника: SUZUKI GV, шнек, ящик Аэлита..
Сообщение Re: Переделка Mercury F4M в F6M (Tohatsu, NissanMarine)
Сергей стерх писал(а):
Морис писал(а):
Ждём замеров на воде!

Сложно утверждать что 4 переделанная в 6 стала реальной шестёркой. Моя шестёрка с лодкой флагман 300 идёт 31,6 км по гладкой воде. Думаю что замена карба дала прирост до 5 сил. В реальной шестёрке есть ещё нюансы связанные с газораспределением.

Большое значение имеет живой вес капитана.
Имеем комплект и экипаж из 2х человек 110 и 160 кг
По ЖПС:
1. 2 капитана - 35 км/ч
2. 1 капитан (160 кг) - 37 км/ч
3. 1 капитан - (110 кг) - 42,5 км/ч

_________________
На охоту мне всегда охота


22 сен 2016, 11:55
